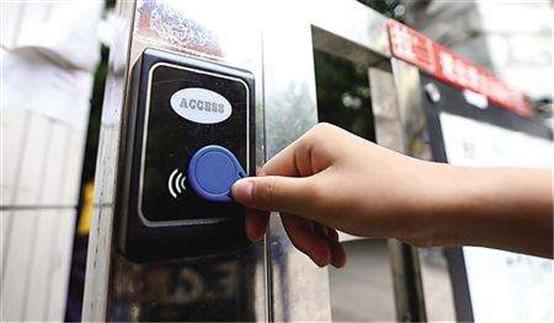

门禁系统，在智能建筑领域，就是对出入口通道进行管制的系统，它是在传统的门锁基础上发展而来的。出入口门禁安全管理系统是新型现代化安全管理系统，它集微机自动识别技术和现代安全管理措施为一体，它涉及电子、机械、光学、计算机技术、通讯技术、生物技术等诸多新技术。它是解决重要部门出入口实现安全防范管理的有效措施。
今天100唯尔教育小编就结合100唯尔教育《计算及物联网》课程及其VR仿真资源来介绍下门禁安装流程，门禁的安装一般包括读卡器、控制器、门锁、按钮的安装。
13:10 广告 广告 广告
秒后跳过广告 开通搜狐视频黄金会员，尊享更高品质体验！
1080P及以上画质仅为
抱歉，您观看的视频加载失败 请检查网络连接后重试，有话要说？请点击 正在切换清晰度... 播放 按esc可退出全屏模式 00:00 00:00 00:00 广告 只看TA 倍速 剧集 字幕 字幕 下拉浏览更多 5X进行中 炫彩HDRVIP尊享HDR视觉盛宴 哎呀，什么都没识别到 反馈 循环播放 跳过片头片尾 画面色彩调整 AI明星识别 视频截取 色彩调整 亮度 标准 饱和度 100 对比度 100 恢复默认设置 关闭 单语言 双语言 选择显示语言 中文 English 主字幕（上方） 中文 English 副字幕（下方） 中文 English 关闭 复制全部log1.测量门锁和电源之间线的长度。然后使用缠绕管把两根线绕好。将线接上12V+12V-门禁+门禁四条线接好后插入门锁中。

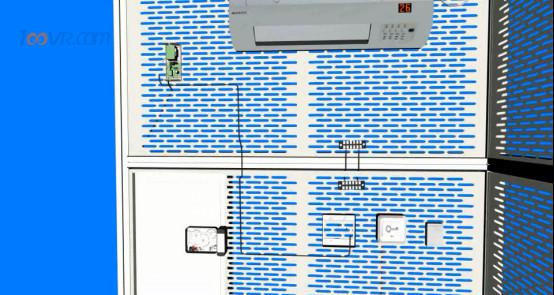

图为100唯尔教育门禁接线

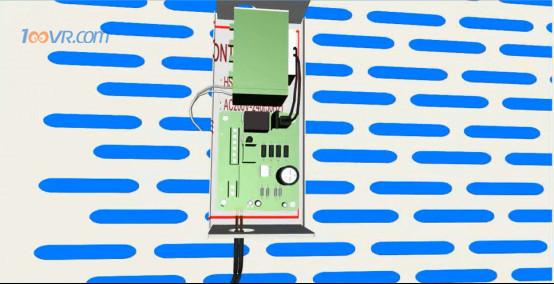

2.找出电源线12V+红色线。使用万用表二极管导，会有万用表蜂鸣器响。
3.找出电插锁的+-接上电源第一根和第三根

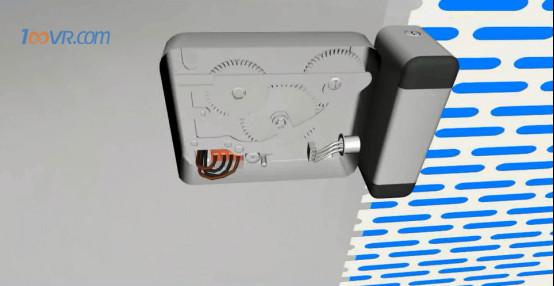

图为100唯尔教育找出电插锁的+-极
4.固定好螺钉在把门铃挂上

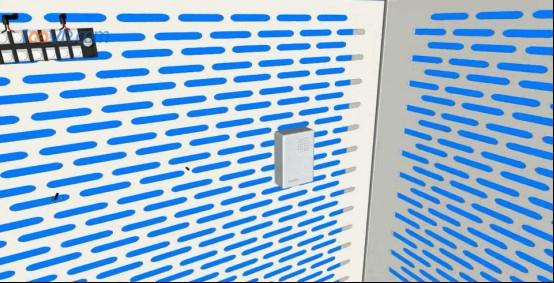

图为100唯尔教育挂上门铃
5.安装出门开关

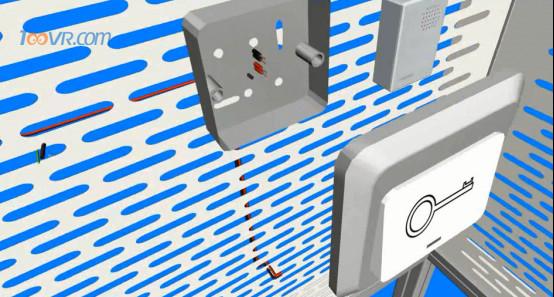

图为100唯尔教育安装出门开关
6.安装刷卡门禁
测量刷卡门禁电源线的长度。门禁电源将供电给电插锁和刷卡门禁，将黑色跟黑色线绞在一起，红色和红色线绞在一起，然后将电源线连接在刷卡门禁上，门禁电源接黑色线。线必须使用缠绕管缠在一起。
图为100唯尔教育安装刷卡门禁

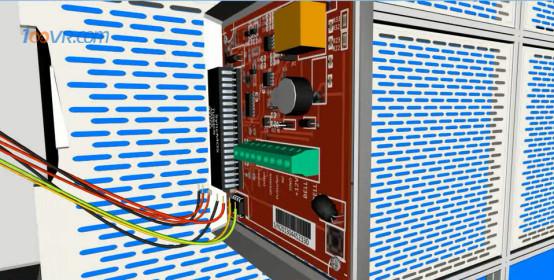

7.延长门铃线
首先将门铃电源线红色绕红色线、黑色线绕黑色线。黑色线接刷卡门禁GND，红色线接刷卡门禁12V，对地短路信号线连接到刷卡门禁对地短路信号线，最后接上两根门铃的延长线，一根蓝色，一根绿色，再将出门开关上面的两根线接到刷卡门禁上。
图为100唯尔教育延长门铃线

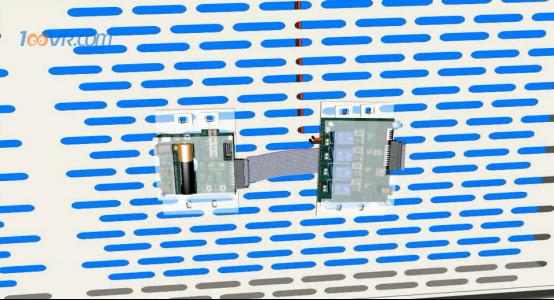

8.安装节点板
连接上节点板DC线
图为100唯尔教育安装节点板
9.检查是否能听到开门的声音
图为100唯尔教育检查声音
以上，就是100唯尔教育关于门禁安装的部分内容，如果对其中的课程内容及其VR仿真资源感兴趣，可以直接上100唯尔教育搜“计算机”就可以看到对应的课程列表了。
